Dc-Dc Spannungsregler Einstellbar, Abwärtswandler 36V / 5A M

Mit dieser Platine kann so manches Problem gelöst werden...

Sie haben ein Gerät, das sie gerne mit einer vorhandenen Spannungsquelle speisen würden (Akku-, Batteriepack, Netzteil?) - aber die zur Verfügung stehende Spannung ist für das Gerät zu hoch?

Hier ist die Lösung: wandeln sie die zu hohe Spannung mit dieser Platine nahezu verlustfrei in eine kleinere Spannung um - diese können sie innerhalb gewisser Grenzen frei wählen bzw. einstellen.

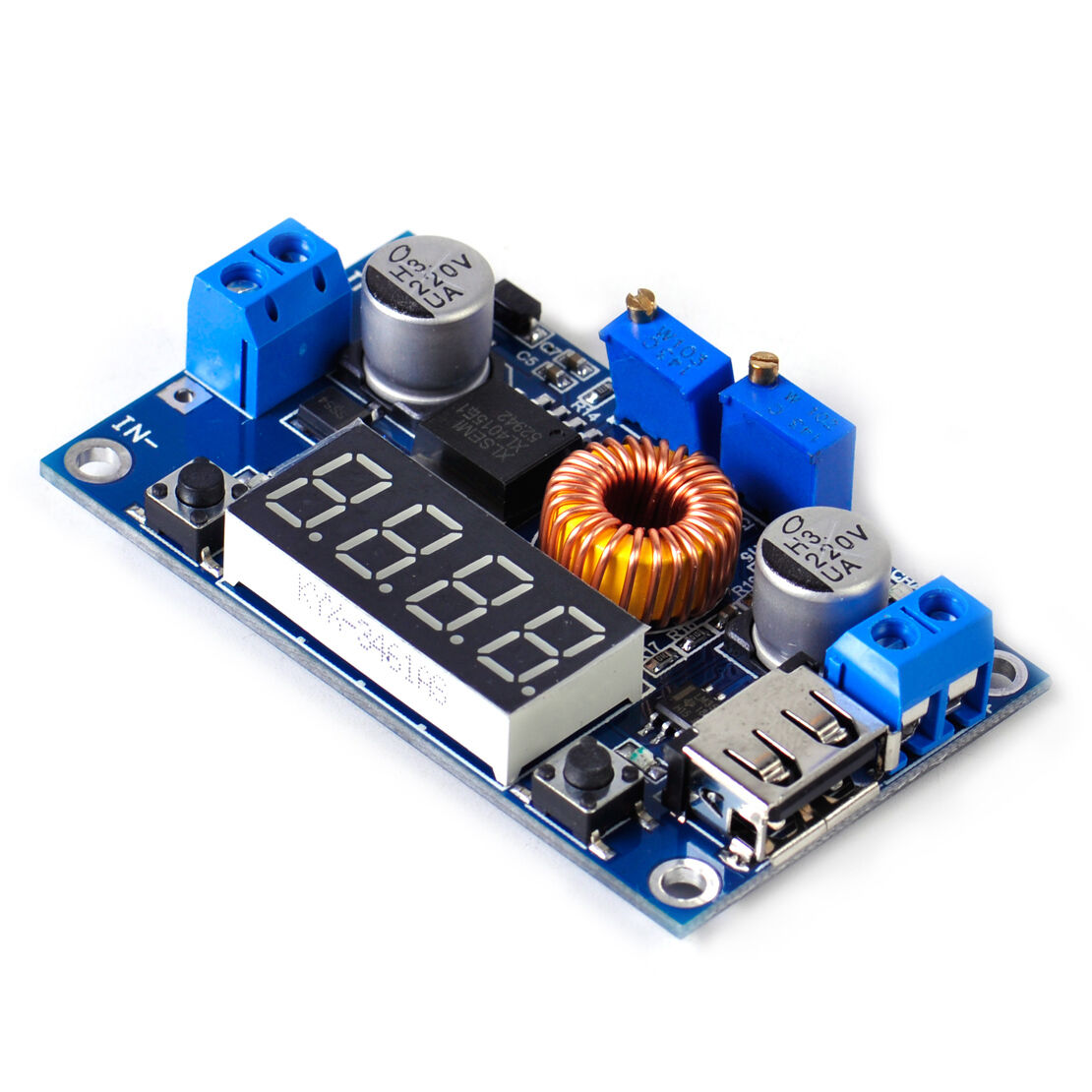

Die Einstellung erfolgt an dem Spindeltrimmer ("blauer Klotz mit Messingschraube"). Die Schraube lässt sich viele Umdrehungen stellen, daher kann eine Einstellung sehr präzise vorgenommen werden. Die Endanschläge melden sich mit einem leisen "Klicken".

- Der Baustein wandelt eine in den genannten Grenzen eingespeiste Gleichspannung mit moderner und effektiver Schaltungstechnik auf eine einstellbare Gleichspannung herunter und hält diese stabil.

In dieser Ausführung: erhöhter Ausgangsstrombereich bis 5A / 75W.

Das praktische an dieser Ausführung sind u.a. sowohl das digitale Voltmeter als auch die Schraubklemmen.

Ideal für häufig veränderliche Versuchsaufbauten, für Experimente oder den Aufbau eines kleinen Labornetzteiles etc.. Der hohe Ausgangsstrombereich reicht für viele "anspruchsvollere" Aufgabenstellungen.



- Inkl. Übertemperaturschutz, die Steuerung fährt bei Übertemperatur herunter.
- Ebenfalls Top ist die eingebaute Strombegrenzung auf 5A und die daraus folgende Kurzschlussfestigkeit.



Die 3-stellige digitale LED Spannungsanzeige erfolgt z.B. in der Form: "12.2" für 12,2 Volt, Meßbereich 4-40 Volt, Auflösung und Fehler ±0,1V. Für zuverlässige Messungen wird eine Eingangsspannung von min. ca. 6V benötigt.

Das digitale LED-Voltmeter ist einfach und schnell per Tastendruck zwischen Ein- und Ausgang umschaltbar oder auch komplett abschaltbar, der Status wird per LED angezeigt. Dafür sind die Taster links und rechts neben dem DVM. Optimal, um sich von der zugeführten und der ausgangsseitig erzeugten Spannung ein schnelles Bild zu machen. Außerdem lässt sich das LED-Voltmeter kalibrieren, falls nötig.

Der eingestellte Wert der Ausgangsspannung bleibt auch nach einem Ausschalten bzw. einer Trennung von der Spannungsquelle erhalten. Wenn also z.B. 12V einmal eingestellt waren, bleibt der Wert so lange eingestellt, bis sie selbst ihn wieder anders einstellen. Der Wert ist auch unabhängig von der Eingangsspannung, so lange die mindestens ca. 1 bis 2 Volt höher als der eingestellte Ausgangswert ist.




Die Umwandlung ist sehr effektiv, der Wirkungsgrad liegt zwischen ca. 85%-96% (er hängt vom Verhältnis der Spannungen ab), es findet also kaum eine Verschwendung der Energie in unerwünschte Wärmeerzeugung statt.

Ein Beispiel: die Platine wird mit 20 Volt gespeist, die Ausgangsspannung wurde auf 12 Volt eingestellt, die Last am Ausgang beträgt 1A. Die Stromentnahme auf der 20V-Seite beträgt dann ca. 12V/20V/0,92 = 0,65A.

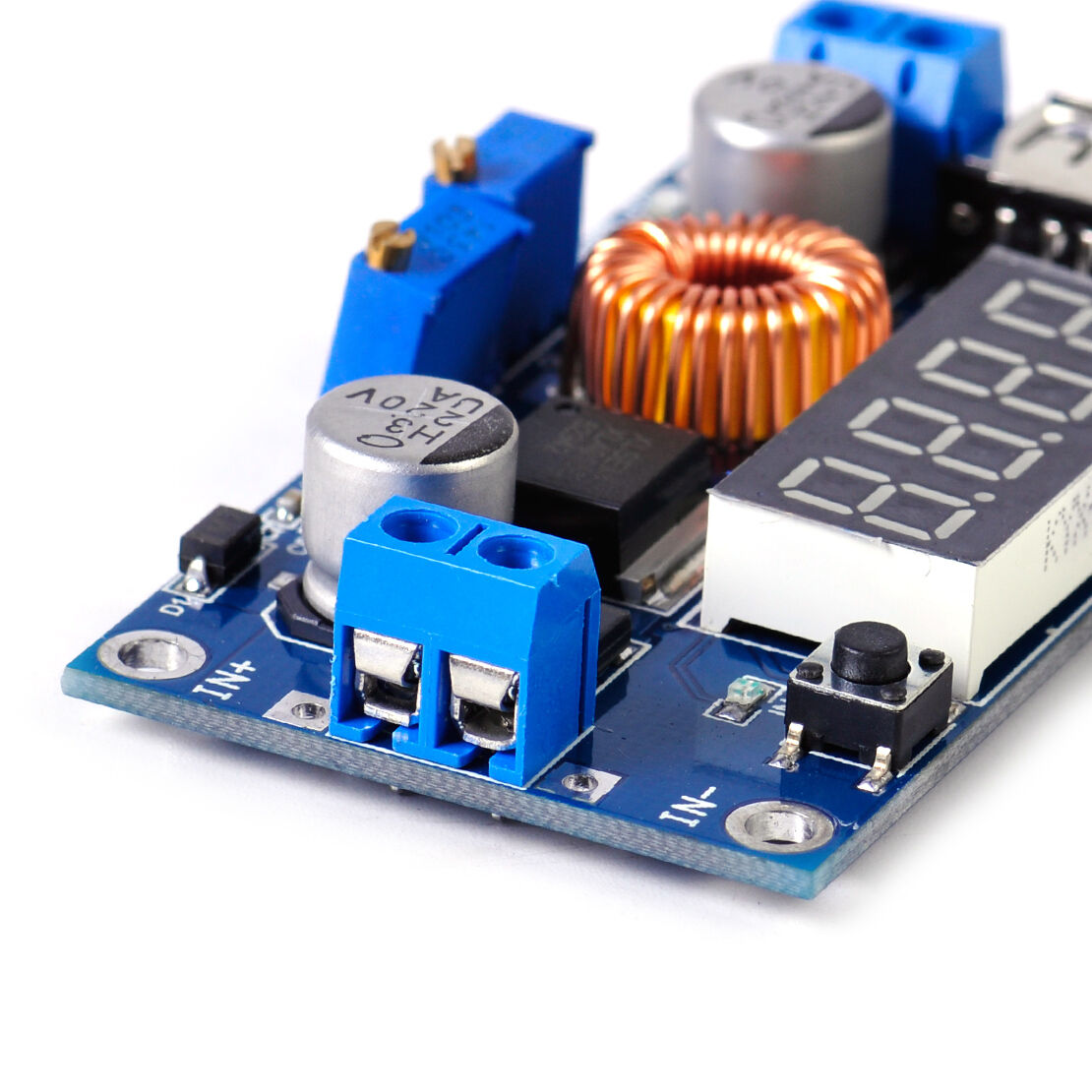

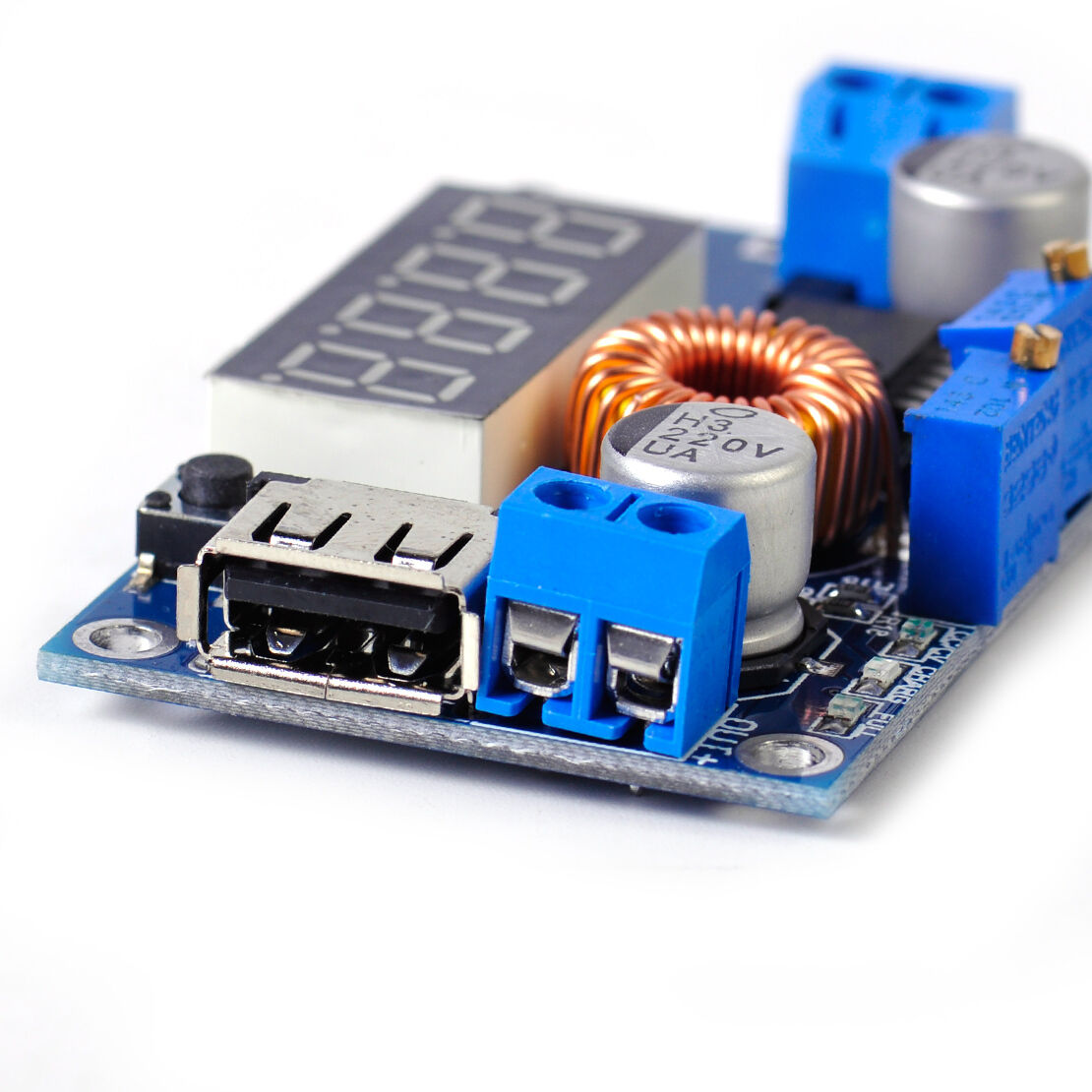

Die Platine verfügt über 4 Schraubklemmanschlüsse: IN+ IN- / OUT+ OUT-
- d.h. die Anwendung ist denkbar einfach.



- DC Input: ca. 4V - 38V / max. 4A

- DC Output: ca. 1,25V - 36V stufenlos einstellbar

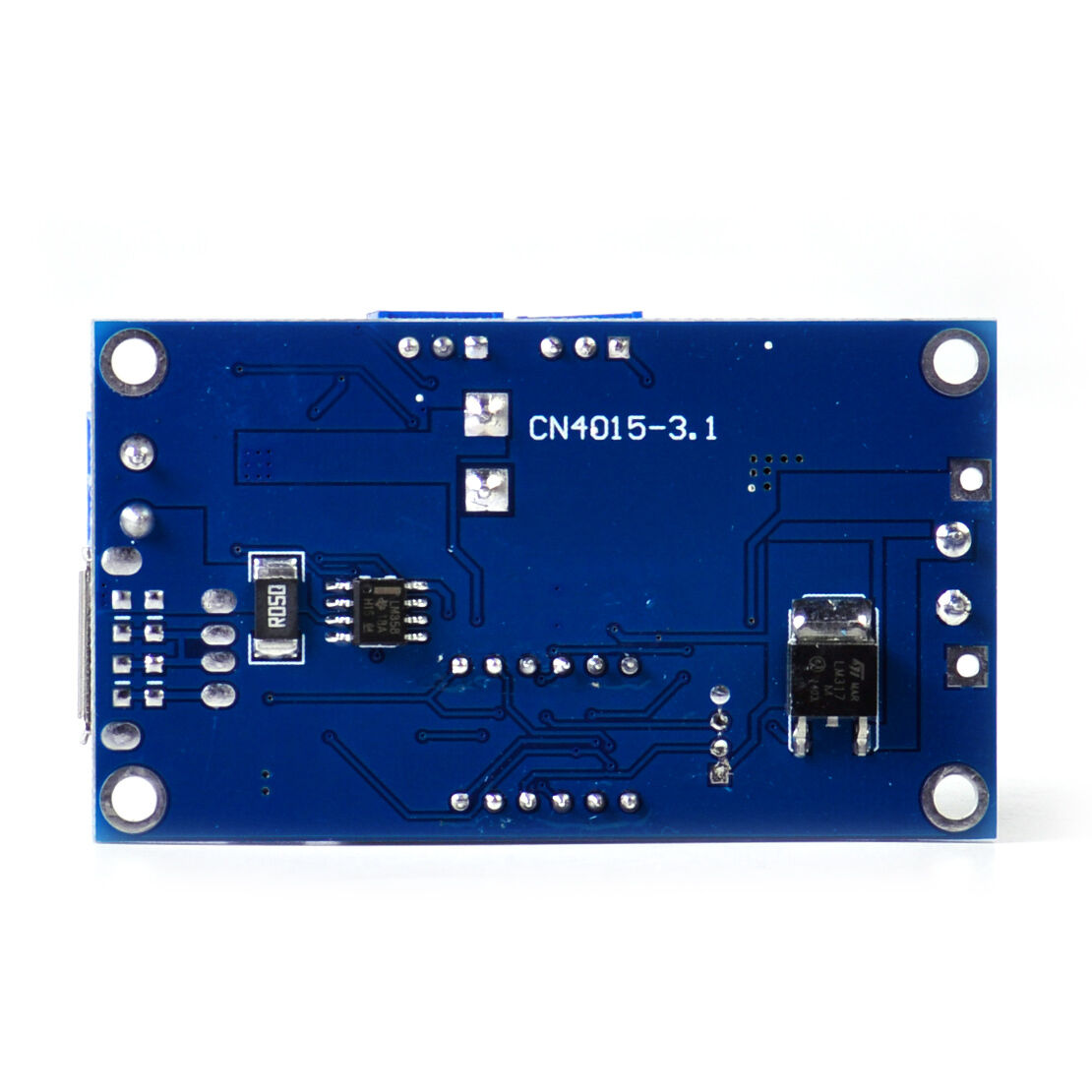

- Strom I-Out: 0-5A max., 75W. Bei hoher Dauerlast Kühlung bzw. Kühlkörper (z.B. auf Unterseite) empfohlen.

- Schaltfrequenz ca. 180kHz

- Spannungsstabilität ± 0,8%

- Lastausregelung ± 0,8%



Messen Sie, bevor sie die Last daran anschließen, die Spannung nach, um Schäden angeschlossener Geräte zu vermeiden.

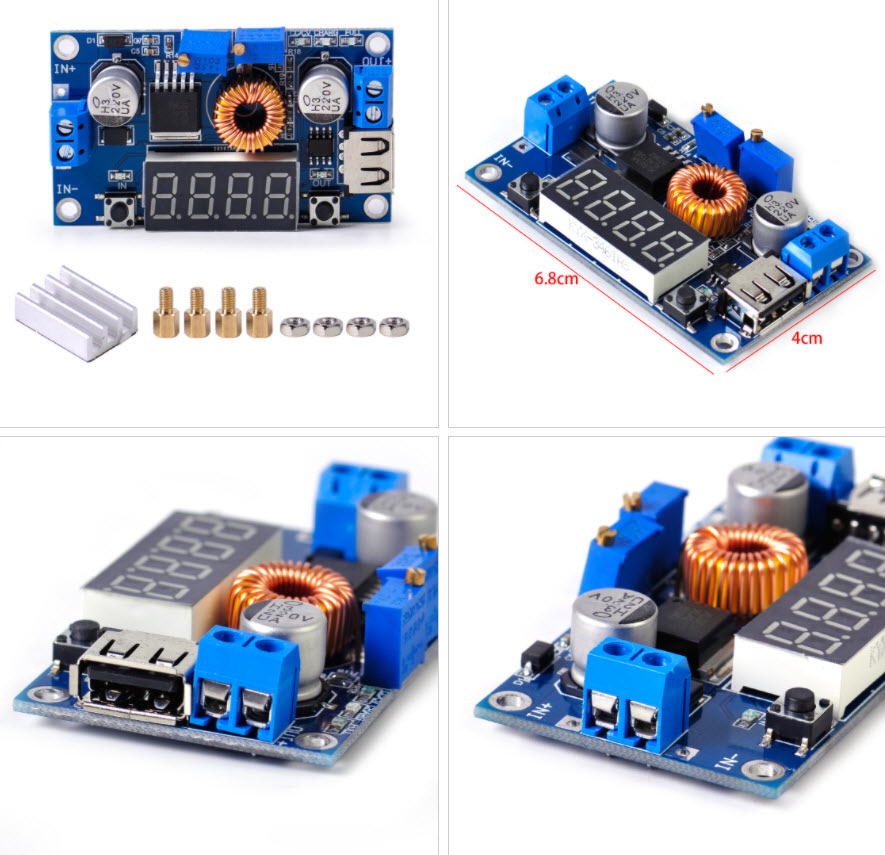

- Maße ca. 6,6 cm x 3,9 cm x 1,8 cm
- Betriebstemperatur: -40 ° C bis +85 ° C


Häufige Verwendung für Arduino u.a. Aufbauten, die besonders platzsparend und effektiv sein sollen.
Anwendungsbeispiel: für die Verwendung eines 12 Volt Akkus wird die Spannung auf z.B. 9 Volt heruntergewandelt, um z.B. ein Arduino Board o.ä. zu speisen. Oder ein Gerät soll eine 12V-Steckdose bekommen, um ein Navi zu betreiben oder es soll ein gängiges Kfz-Ladekabel für ein Handy o.ä. verwendbar gemacht werden usw. usw..

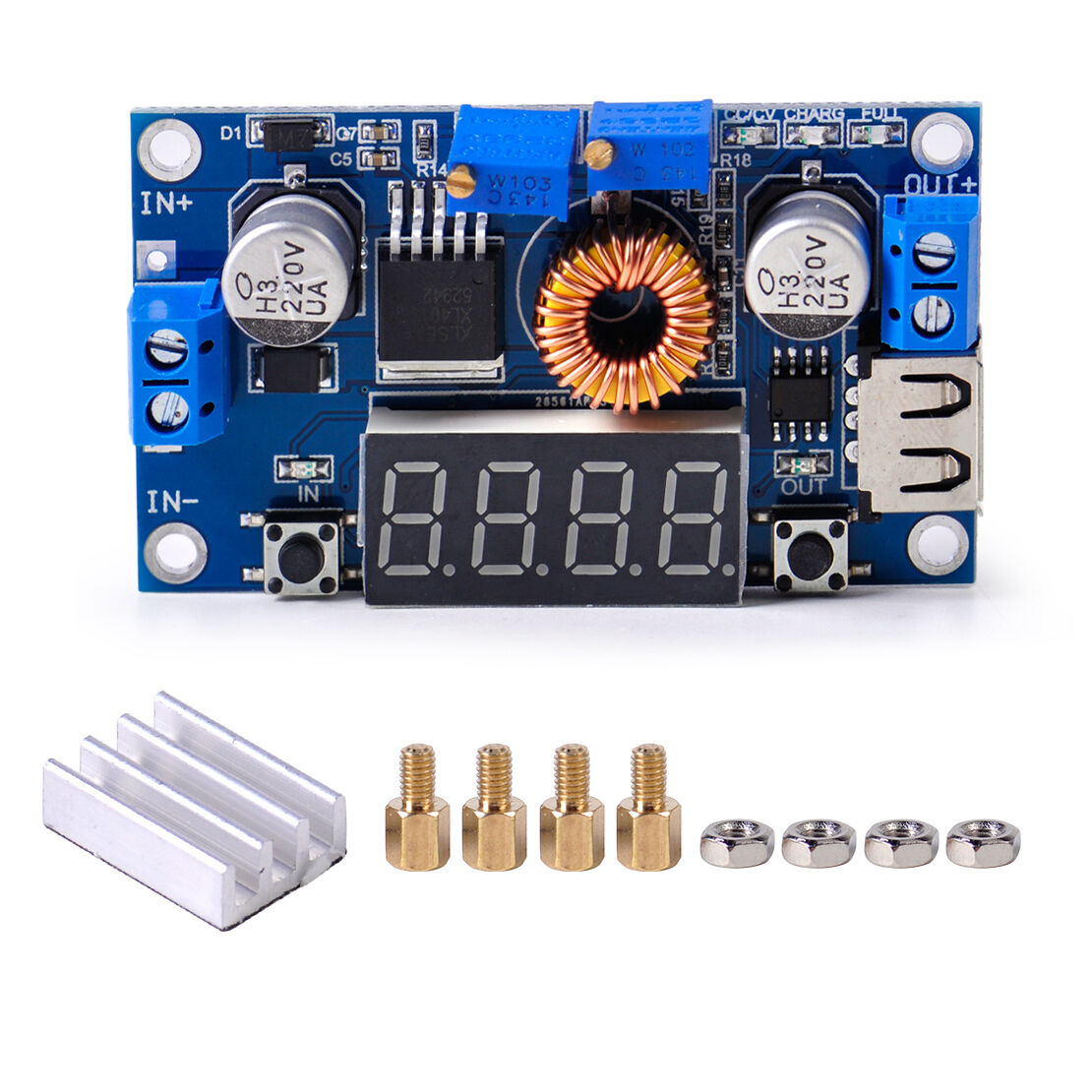

- Lieferung: Siehe Bild1





Bitte beachten:

Die Lieferung erfolgt i.d.R. ohne Datenblatt und ohne Anleitung. Die wesentlichen Eckdaten, der Verwendungszweck und die Anschaltung gehen i.d.R. aus der Artikelbeschreibung oder dem Platinenaufdruck hervor und sind vor dem Hintergrund vorhandener Grundkenntnisse meistens selbsterklärend.

- Eingänge werden auf der Platine i.d.R. mit "In" und Ausgänge mit "Out" gekennzeichnet.

- Grundsätzlich wird der positive Pol (Pluspol) der Gleichspannung (DC) an dem Punkt der Platine angeschlossen, der dort mit " + " bezeichnet ist.

- Der Minuspol wird auf der Platine i.d.R. mit " - " oder "GND" gekennzeichnet.

- Vertauschen sie niemals die Anschlüsse

- Schließen sie niemals die Anschlüsse kurz (wenn nicht gemäß Beschreibung ausdrücklich zulässig).

- Schalten sie Spannungsregler / Schaltwandler untereinander niemals parallel oder in Reihe.

- Auch wenn z.B. einige Spannungswandler mit Schutzvorrichtungen gegen Verpolung, Kurzschluss oder Übertemperatur versehen sind, stellen diese nicht immer einen vollständigen Schutz dar, können bei Falschanschluss u.U. selbst auch zerstört werden und entbinden nicht von der Sorgfaltspflicht des Anwenders.

- Der Wert vor- oder nachgeschalteter Sicherungen sollte i.d.R. maximal dem erwarteten bzw. zulässigen Nennstrom der Einheit entsprechen.

- Bitte beachten sie die einschlägigen Vorschriften im Umgang mit elektrischem Strom.
